Описание

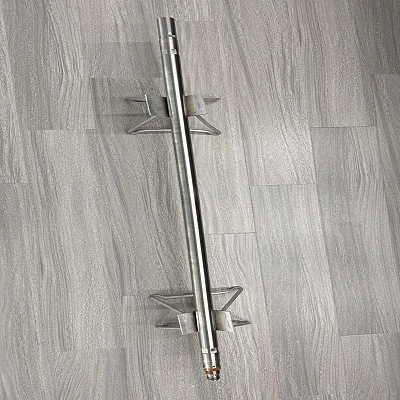

A-Один прибор для измерения электромагнитных помех масла (EMIT43C)он может проверять изменения толщины стенок металлических труб, оценивать коррозию, перфорацию или другие виды повреждений.
Новое поколение EMIT43C может выполнять количественные измерения толщины и обнаруживать повреждения до четырех концентрических труб. Усовершенствованный инструмент сочетает в себе передатчик высокой-мощности, электронное оборудование с улучшенным соотношением сигнал-/-сигнал/шум (SNR), а также модуль и алгоритмы сбора данных с полной-настройкой. Этот гибкий подход позволяет использовать широкий спектр приложений для оценки в различных средах тестирования.
Технические параметры
|
Общие характеристики |
|
|
Диаметр |
43 мм (1–11/16 дюймов) |
|
Температурный рейтинг |
-20 градусов -175 градусов (-20 градусов F-347 градусов F) |
|
Номинальное давление |
100 МПа |
|
Длина |
1750 мм (68,9 дюйма) |
|
Масса |
8,25 кг |
|
Диапазон измерения |
60-473 мм |
|
Материал внешнего корпуса |
TC18 |
|
Количество тестовых кривых |
127 |
|
Скорость регистрации |
400 м/ч (22 фута/мин) |
|
Первая трубка |
|
|
Максимальная толщина корпуса |
20 мм (0,78 дюйма) |
|
Толщина Точность |
0,190 мм (0,0075 дюйма) |
|
Минимальная продольная трещина корпуса |
0,08*окружность корпуса |
|
Вторая трубка |
|
|
Максимальная толщина корпуса |
18 мм (0,7 дюйма) |
|
Толщина Точность |
0,254 мм (0,01 дюйма) |
|
Минимальная продольная трещина корпуса |
0,18*окружность корпуса |
|
Третья труба |
|
|
Максимальная толщина корпуса |
16 мм (0,63 дюйма) |
|
Толщина Точность |
1,52 мм (0,06 дюйма) |
|
Минимальная продольная трещина корпуса |
0,27*окружность корпуса |
Функции
◆Инструмент электромагнитных помех (EMIT43C)работает в режиме плотного интервала, идентифицирует до 127 тестовых кривых и использует новый-графический алгоритм для представления тестовых кривых в виде спектра.
◆ Он оснащен 13-жильным быстроразъемным разъемом, его можно легко и быстро подключить к гамма-инструментам, приборам для измерения температуры скважины, CCL, многорычажному штангенциркулю, MCBL, скважинному инструменту "Орлиный глаз" и другим инструментам.
◆ Он может проверять несколько слоев обсадной трубы, вплоть до 3-4 слоев труб.
Приложения
◆ Оценка целостности корпуса:Для обнаружения коррозии, износа или механического повреждения корпуса.
◆ Проверка корпуса:Оценить изменение толщины стенок эксплуатационных НКТ.
◆ Поддержка принятия решения о вмешательстве в скважину:Предоставить ключевые данные для операций по внутрискважинным вмешательствам.
ЭтотИнструмент электромагнитных помех (EMIT43C)особенно подходит для проверки целостности ствола скважин на старых нефтяных месторождениях, в высокоагрессивных средах, а также на закачиваемых водой месторождениях. Это ключевой инструмент для управления нефтяными и газовыми месторождениями и оценки безопасности.
Почему стоит выбрать A-One Oil?
Прибор для измерения электромагнитных помех (EMIT43C) имеет набор коротких («C») и длинный («A») датчиков. В нем используется принцип переходного электромагнетизма, при котором передающий зонд передает электромагнитные импульсы высокой-энергии в окружающие трубы. Основываясь на физических принципах импульсных вихревых токов (PEC), прибор регистрирует суммарное затухание сигналов вихревых токов. Эти сигналы используются для оценки состояния трубопровода.
Длинный датчик записывает до 127 каналов со временем затухания от 1 до 280 мс. Он улавливает быстро затухающие сигналы дальней-зоны от легированных труб до больших обсадных труб. Короткий датчик имеет меньшую апертуру измерения и более высокое вертикальное разрешение для сканирования внутренней части трубы.
